Clever automatisieren: mit dem SPC Teilespeicher DepotMini

DepotMini ist eine Serie automatischer Teilespeicher für Drehmaschinen, Decolletage und Kleinteile-Stanzautomaten. DepotMini gibt es als Rundtisch- und Kettenversion.

Mit DepotMini werden individuelle Prüfpläne optimal abgebildet und Teilechargen gebildet. So werden aus einer großen mehrere kleinere Chargen mit separierbaren Prüfteilen. DepotMini verringern damit die Ausschussquote und auch die Kosten für die Qualitätskontrolle.

DepotMini verfügen über eine eigene programmierbare Touch SPC Steuerung mit optionaler Teileerkennung. Die große Vielfalt an unterschiedlich dimensionierten Behältern macht DepotMini äußerst flexibel einsetzbar. Der mobile Ständer mit variabler Höhenverstellung lässt es auch zu, dass man den Teilespeicher einfach an eine andere Maschine verschiebt. Eben dahin, wo er gerade gebraucht wird.



Jetzt direkt anfragen



DepotMini
Produktdatenblatt

Kurz & knapp:

Für die Automation an Langdrehern, Kleinteiledrehmaschinen und Stanzautomaten
Bildet Statistische Prozesskontrolle und individuelle Prüfpläne ab
2 Bauformen erhältlich
– in langer Ausführung mit Kette „C“ und
bis zu 48 Behältern
– oder in runder Ausführung mit Drehteller „R“
mit bis zu 16 Behältern
Eine Vielzahl von Optionen wie Trichter und Siebeinsätze sind verfügbar
Die programmierbare Steuerung ist unabhängig von der Bearbeitungsmaschine
Kein zusätzlicher Programmier- und Umrüstaufwand

DepotMini R – Ideal zum entladen, speichern und kontrollieren kleiner Werkstücke

Der DepotMini (hier Ausführung mit Drehteller) lässt sich an jeder Bearbeitungsmaschine mit Teileausgang einsetzen.

Teile können entnommen und zur Qualtätskontrolle (SPC) gegeben werden – ohne Produktionsunterbrechung. Stichprobenfrequenz und -grösse sind, mittels Weitertaktung, variabel einstellbar.

DepotMini R308
8 Behälter (z.B. 4 Teilebehälter und 4 Prüfbehälter).
Kunststoffbehälter in verschieden Grössen erhältlich

DepotMini R316
16 Behälter (z.B. 8 Teilebehälter und 8 Prüfbehälter),
Behälter können eingehängt und z.B. zur Weiterverarbeitung und Messkontrolle der Werkstücke wieder ausgehängt werden

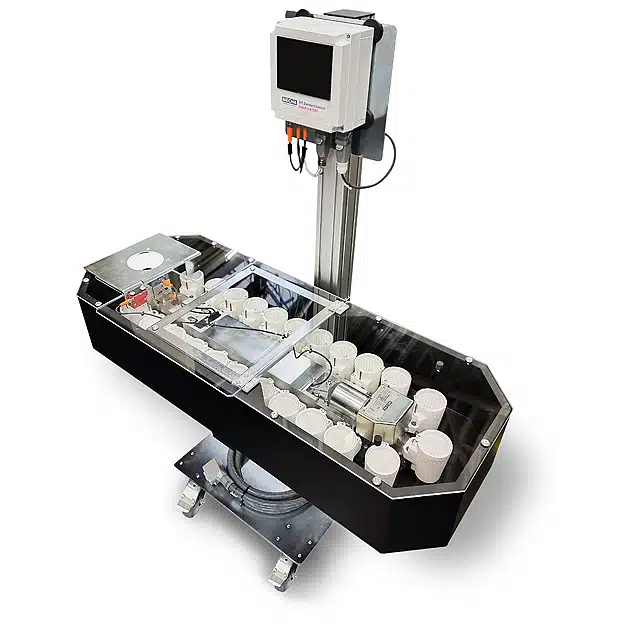

DepotMini C – Baureihe mit bis zu 24 Behältern in Ausführungen als bspw. Siebe, Becher …

Die Werkstück- und Teilespeicher der Serie Depot Mini (hier lange Ausführung) gibt es als Stand-Alone Lösung oder zur Integration in Drehmaschinen.

Der DepotMini kann mit unserem Teileentladesystem DepotVacuum kombiniert werden. Mit dem DepotVacuum werden kleine Drehteile bis ø 8 mm direkt aus dem Innenraum der Maschine abgesaugt und sicher deponiert.

DepotMini C316 M
Zum DepotMini gibt es eine Vielzahl unterschiedlicher Behältergrößen, für kleine, kurze Teile aber auch für längere Achsen bis z. B. 120 mm

Der DepotMini C697 M
mit 9 – 24 Behältern ist auf Teilegrößen von 0,5 – 20 mm ausgelegt

FAQ zum DepotMini

Wie funktioniert die SPC Kontrolle mit dem Teilespeicher DepotMini?

Die SPC Steuerung ermöglicht die Integration eines Teilesensors, der bei jedem Durchrutschen (auch im vollen Ölstrom möglich) das Teil erkennt und zählt. So können Chargen in Messteile und Produktionslose untergliedert werden.
Die andere Variante ist, mit einer Zeittaktung zu arbeiten. Dann werden z.B. für eine Zeitraum von 30 Sek. Messteile in den ersten Becher geführt, dann weiter getaktet und Produktionsteile über einen Zeitraum „x“ in den nächsten Becher gegeben.

Die Teile können entnommen und zur Qualtätskontrolle (SPC) gegeben werden – die Produktion läuft dabei weiter. Jeder Becher mit Messteilen grenzt in chronologischer Folge die Gutteile ein und es lassen sich somit auch die möglichen Fehler (z.B. Werkzeugbruch, Untermaß, etc.) in chronologischer Bearbeitungsfolge ganz exakt eingrenzen.

Können mit DepotMini auch Teileserien separiert werden?

DepotMini kann auch eingesetzt werden, wenn in einer mannlosen Schicht kleinere Serien verschiedener Teile von einer Stange gefertigt werden sollen. Die Werkzeugmaschine kann in diesem Fall über einen M-Befehl der Steuerung des DepotMini signalisieren den Behälter weiter zu tackten. So sind nach der mannlosen Schicht die Teile sauber in einzelnen Behältern separiert. DepotMini bietet damit die Möglichkeit eine Drehmaschine noch besser auszulasten und die Produktivität zu steigern.

Können die Teile in ein Ölbad fallen?

Die Behälter von DepotMini sind dafür ausgelegt, dass die Produktionsteile geschützt in ein Ölbad fallen können. Zur einfachen Teileentnahme gibt es für die meisten Behälter passende Siebeinsätze.

Welche Versionen gibt es?

DepotMini R Version sind kompakte Rundtaktseparatoren mit einem Scheibendurchmesser von 212 oder 300 mm. Die Version 300 mm gibt es mit 8 oder 16 Behältern.

DepotMini C Version sind größere Teilespeicher für Drehmaschinen welche die Behälter mittels einer Kette weiter tackten. DepotMini C bieten wir in verschiedenen Größen, gemessen an den Achsabständen an. Es gibt Achsabstände von 240 mm bis 927 mm, mit unterschiedlichen Behältern. Die großen DepotMini C Ausführungen sind ideal für die Teilespeicherung an Mehrspindeldrehautomaten.

Welche Steuerungen gibt es?

Für DepotMini gibt es zwei Steuerungsvarianten

Time Control: eine einfache Zeitsteuerung mit zwei programmierbaren Zeiten und einer M-Code Steuerung von der Werkzeugmaschine
SPC Touch Control: mit programmierbarem Chargeninhalt pro Behälter, M-Code Steuerung, Prüfteilkontrolle und weiteren Features.

Welche Konfigurationen sind möglich?

Der DepotMini kann vielfältig konfiguriert werden:

Auf höhenverstellbarem Rollwagen
Zum Anbau mit Einlauftrichter
Unterschiedliche Behältergrößen und Anzahl
Siebeinsätze
Mit Ringsensor zur Teileerkennung
mit Tropfwanne
Zeit- oder SPC Touch Steuerung
