Honen von Mikrobohrungen
Schläfli
acuwire S
Die Honmaschine acuwire-S von Schläfli wurde zur präzisen Bohrungsbearbeitung von Werkstücken mit Innendurchmessern von 0,1 bis circa 0,8 mm eingesetzt. Mit ihr kann eine Vielzahl härtester Materialien mit einer Genauigkeit von bis zu 0,001 mm bearbeitet werden. Der Werkstück-Außendurchmesser kann bis zu 10 mm betragen.
Schläfli

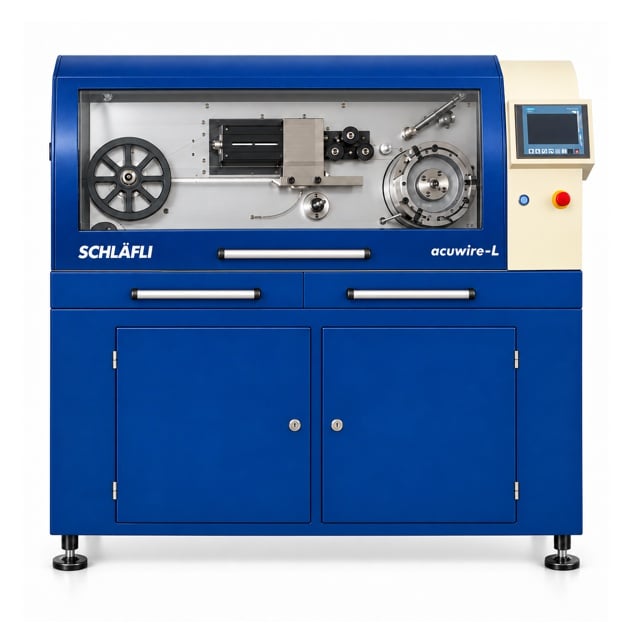

acuwire L
Die acuwire-L von Schläfli wird zur präzisen Endbearbeitung von Bohrungen im Durchmesser 0,4 – 2 mm eingesetzt. Die Maschine kann auch harte Materialien wie Rubin, Zirkonoxid, Keramik und Hartmetall bearbeiten. Sie arbeitet im hohen Genauigkeitsbereich. Es können Durchmessertoleranzen bis zu 1µ erreicht werden.
Außenrundschleif-
maschine acugrind
Die drahtgeführte Centerless Schleifmaschine acugrind-C wird zum zum präzisen, zentrischen Schleifen des Außendurchmessers von Ronden und Hülsen aus vornehmlich ultraharten Werkstoffen eingesetzt. Einsatzgebiete sind die Außenbearbeitung von Keramikröhrchen, HM-Einsätzen, Uhren-Lagersteinen und andere kleine runde Teile mit einer Durchgangsbohrung
Werkstück-Außendurchmesser
bis 10 mm (kundenspezifische Lösungen für grössere Aussendurchmesser sind erhältlich)
Bohrungsdurchmesser
0.04 – 0.800 mm
Maximale Teile- oder Honlänge
200 mm
Steuerung, Prozesskontrolle
Siemens SIMATIC S7
Honspindelmotor
100-3000 min-1
Elektrische Angaben
Spannung 110VAC – 240VAC
Frequenz 50Hz – 60Hz
Dimensionen (LxBxH)
1.030 x 475 x 1.510 mm
Frequenz 50Hz – 60Hz
Gewicht
130 kg
Frequenz 50Hz – 60Hz
Werkstück-Außendurchmesser
bis 10 mm (kundenspezifische Lösungen für grössere Aussendurchmesser sind erhältlich)
Bohrungsdurchmesser
0.4 – 2.0 mm
Maximale Teile- oder Honlänge
280 mm
Steuerung, Prozesskontrolle
Siemens SIMATIC S7
Honspindelmotor
500-4.000 min-1
Elektrische Angaben
Spannung 110VAC – 240VAC
Frequenz 50 Hz – 60 Hz
Dimensionen (LxBxH)
1.600 x 650 x 1.430 mm
Frequenz 50Hz – 60Hz
Gewicht
300 kg
Frequenz 50Hz – 60Hz
Werkstück-Außendurchmesser
0.500 – 12.000 mm
Bohrungsdurchmesser
(Führungsdraht)
0.100 – 6.000 mm
Maximale Teile- oder Teilkettenlänge
1000 mm
Steuerung, Prozesskontrolle
Siemens SIMATIC S7
Schleifscheibendimension
1A1 175 x 20-70 x 45mm (weitere Grössen auf Anfrage erhältlich)
Elektrische Angaben
Spannung 110VAC– 240VAC
Frequenz 50Hz – 60Hz
Dimensionen (LxBxH)
2700 x 800 x 1900 mm
Schläfli
acuwire S
Schläfli
acuwire L
Außenrundschleifmaschine
acugrind
Was das Draht-Honverfahren für perfekte Rundheit?
(NDC/MAW)
Mit einer Honmaschine werden hauptsächlich zylindrische Innenflächen wie zum Beispiel Bohrungen bearbeitet.
MAW stellt Ihnen zwei Versionen der Honmaschine des Schweizer Herstellers Schläfli zur Verfügung, die präzises Rundhonen ab einem Innendurchmesser von 0,1 bis etwa 2 mm gewährleisten.
Wenn Sie Bohrungen mit kleinstem Durchmesser und größter Präzision anstreben, dann sollten Sie auf MAW und das Draht-Honverfahren setzen.
Der Ursprung des Draht-Honverfahrens liegt – wie viele andere Innovationen – in der Schweizer Uhrenindustrie. Er wurde ursprünglich entwickelt, um die hochgenauen Innendurchmesser der Rubin-Uhrenlagersteine herzustellen.
Seitdem haben viele weitere Industrien von diesem zuverlässigen und höchst genauen Verfahren profitiert. Kernkomponente unserer Honmaschine ist ein Hochpräzisionsdraht mit konischem Anfangs- und zylindrischem Endteil. Ersterer rauht die Innenfläche des rotierenden Werkstücks im sogenannten “Schruppvorgang” auf, während der zylindrische Teil sie wieder leicht anglättet.
Auch bei Bohrungen in extrem harten Materialien ist dies möglich, da der Hondraht eine Suspension aus winzigen Diamantpartikeln trägt.
Profitieren Sie von unserer Erfahrung bei der Feinbearbeitung!
Passgenaue, effektive und hochgenaue Lösungen bei
Entgraten, Verrunden, Polieren, Läppen, Schleifen, Honen.
